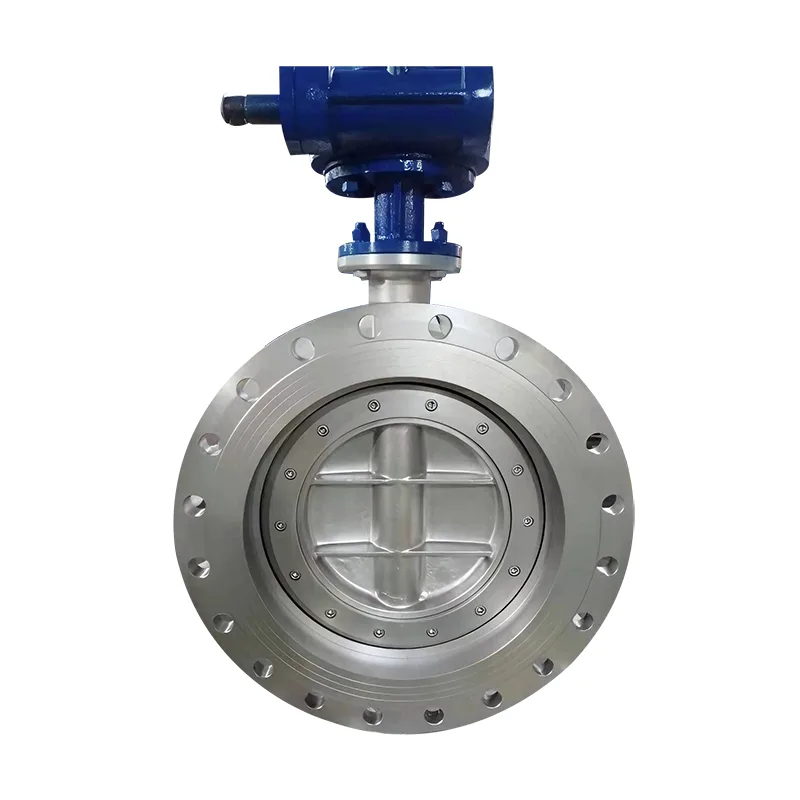

DerDoppelte exzentrische Absperrklappe, auch bekannt alsDoppelt versetzte Absperrklappeist ein Hochleistungs-Industrieventil, das für zuverlässiges Absperren, reduzierte Reibung und längere Lebensdauer in anspruchsvollen Anwendungen entwickelt wurde. Im Vergleich zu herkömmlichen konzentrischen Konstruktionen minimiert die doppelt versetzte Struktur den Sitzverschleiß und den Drehmomentbedarf und eignet sich daher ideal für die Wasseraufbereitung, Heizungs-, Lüftungs- und Klimatechnik, Kraftwerke, die Öl- und Gasindustrie sowie die chemische Industrie.
In diesem umfassenden Leitfaden befassen wir uns mit der Funktionsweise doppelt exzentrischer Absperrklappen, ihren strukturellen Vorteilen, technischen Spezifikationen, Leistungsvergleichstabellen, Auswahlrichtlinien, Wartungspraktiken und häufig gestellten Fragen.
A Doppelte exzentrische Absperrklappeist ein Vierteldrehungs-Rotationsventil, das in seiner Konstruktion zwei Versätze aufweist. Diese Versätze reduzieren die Reibung zwischen der Scheibe und dem Sitz während des Betriebs erheblich, verbessern die Zuverlässigkeit der Dichtung und verlängern die Lebensdauer.
Im Gegensatz zu konzentrischen Absperrklappen, bei denen die Welle innerhalb der Scheibe und der Rohrleitung zentriert ist, verschiebt die Doppelexzenterklappe die Wellenposition auf zwei Arten:
Dieses innovative Design stellt sicher, dass die Scheibe den Sitz erst in der Endphase des Schließens berührt, wodurch der Verschleiß minimiert und das Betätigungsdrehmoment reduziert wird.
Der Doppelversatzmechanismus erzeugt beim Öffnen und Schließen eine nockenartige Bewegung. Wenn sich das Ventil zu öffnen beginnt:
Dieser Antrag bietet mehrere betriebliche Vorteile:
Zu den Kernkomponenten einer Hochleistungs-Doppelexzenter-Absperrklappe gehören:
| Komponente | Materialoptionen | Funktion |
|---|---|---|
| Ventilkörper | Gusseisen, Sphäroguss, Kohlenstoffstahl, Edelstahl | Druckeindämmung |
| Scheibe | Edelstahl, Bronze | Durchflusskontrollelement |
| Sitz | EPDM, NBR, PTFE, Metall | Dichtungsschnittstelle |
| Welle | Edelstahl | Drehmomentübertragung |
Das Design unterstützt die bidirektionale Abdichtung und kann je nach Systemanforderungen mit elektrischen, pneumatischen oder manuellen Aktuatoren kombiniert werden.
| Besonderheit | Konzentrisches Ventil | Doppelexzentrisches Ventil |
|---|---|---|
| Sitzreibung | Hoch | Niedrig |
| Drehmomentanforderung | Höher | Untere |
| Lebensdauer | Mäßig | Länger |
| Druckstufe | Medium | Höher |
Hauptvorteile:
Detaillierte technische Zeichnungen und Konfigurationsmöglichkeiten finden Sie auf der Produktseite:Produktdetails: Doppelexzentrische Absperrklappe.
Doppelexzentrische Absperrklappen werden häufig eingesetzt in:
Ihre Fähigkeit, große Durchflussmengen bei minimalem Druckabfall zu bewältigen, macht sie ideal für Rohrleitungen mit großem Durchmesser.
Berücksichtigen Sie bei der Auswahl einer doppelexzentrischen Absperrklappe Folgendes:
Die Zusammenarbeit mit einem erfahrenen Hersteller gewährleistet die richtige Dimensionierung und Materialkompatibilität.
Vorbeugende Wartung verlängert die Lebensdauer des Ventils erheblich und gewährleistet eine optimale Leistung.
Gongchuangist bestrebt, leistungsstarke Industrieventillösungen zu liefern, die internationalen Qualitätsstandards entsprechen. Mit fortschrittlicher Fertigungsausrüstung, strengen Qualitätskontrollprozessen und maßgeschneiderter technischer Unterstützung bietet Gongchuang zuverlässige doppelt exzentrische Absperrklappen für globale Industrien.
Doppelexzentrische Ventile nutzen zwei Versätze, um die Reibung zu verringern, während dreifach exzentrische Ventile einen dritten Versatzwinkel hinzufügen, um eine Metall-zu-Metall-Abdichtung für Hochtemperaturanwendungen zu erreichen.
Ja, sie sind im Vergleich zu konzentrischen Designs für höhere Druckstufen ausgelegt.
Absolut. Sie sind mit elektrischen und pneumatischen Antrieben für automatisierte Steuerungssysteme kompatibel.
In der Wasseraufbereitungs-, Öl- und Gas-, Energieerzeugungs- und HLK-Industrie werden sie häufig eingesetzt.
Die doppelexzentrische Absperrklappe zeichnet sich als zuverlässige, langlebige und effiziente Lösung für moderne industrielle Durchflusskontrollsysteme aus. Sein innovatives Offset-Design reduziert die Reibung, verbessert die Abdichtung und verringert das Betriebsdrehmoment, was es zur bevorzugten Wahl in zahlreichen Branchen macht.
Wenn Sie auf der Suche nach einer hochwertigen Industrieventillösung sind, die auf Ihre Projektanforderungen zugeschnitten ist, steht Ihnen Gongchuang gerne zur Seite. Unser Engineering-Team bietet professionelle Beratung, wettbewerbsfähige Preise und zuverlässige Lieferung.Kontaktieren Sie unsHeuteum Ihr Ventilprojekt zu besprechen und ein individuelles Angebot zu erhalten.
